Měření těsnosti potrubí a systémů se provádí pomocí zařízení P.A.N.D.A., které umožňuje přesně identifikovat místa úniku vzduchu. Tím je možné provést opravy a zajistit optimální chod vzduchotechnických systémů. Systém je díky vysoké citlivosti schopen odhalit i velmi malé netěsnosti.
Obchodní oddělení ČEZ ESCO - AZ klima
pondělí - pátek, 7:30 - 15:30

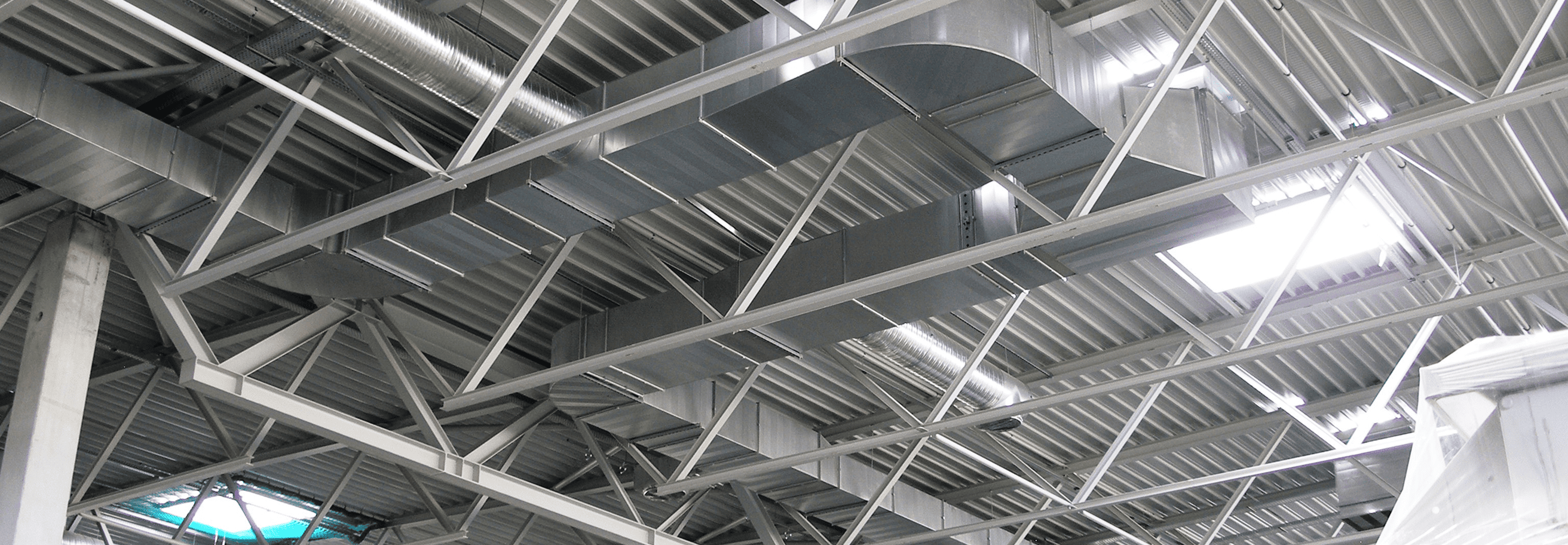

Předmětem měření těsnosti je vzduchotechnický rozvod sestávající z falcovaných čtyřhranných a kruhových potrubních dílů skupiny I, vyrobených z pozinkovaného plechu. Tento postup je vhodný pro čtyřhranné potrubní díly, které jsou vzájemně spojovány pomocí profilových přírub, a pro kruhové potrubní díly spojované na vsunutí, pomocí kruhových přírub nebo METU přírub.
Podle toho, zda se měří přívodní nebo odtahová potrubní trasa, je potrubí při měření vystaveno přetlaku nebo podtlaku. Zařízení postupně vytváří v potrubí přetlak nebo podtlak na předem stanovených úrovních a udržuje jej po dobu 5 minut s tolerancí ±5 %, v souladu s normami EN 12237 a EN 1507. Během této doby systém měří objem vzduchu unikajícího z potrubí a na základě těchto hodnot stanoví míru netěsnosti dané potrubní trasy.
Porovnáním naměřeného úniku vzduchu s dovolenou hodnotou se měřená potrubní trasa zařazuje do příslušné třídy těsnosti.
| Třída těsnosti podle |
Limity úniku vzduchu (fmax) m3 x s−1 x m−2 |
|||
|---|---|---|---|---|
| EN 16798-3 | DIN EN 1507 | EUROVENT 2/2 | DIN 24194 | |
| ATC 7 | neklasifikována | |||
| ATC 6 | 0,067 x pt0,65 x 10−3 | |||
| ATC 5 | A | A | II | 0,027 x pt0,65 x 10−3 |
| ATC 4 | B | B | III | 0,009 x pt0,65 x 10−3 |
| ATC 3 | C | C | IV | 0,003 x pt0,65 x 10−3 |
| ATC 2 | D | 0,001 x pt0,65 x 10−3 | ||
| ATC 1 | 0,000 33 x pt0,65 x 10−3 | |||
